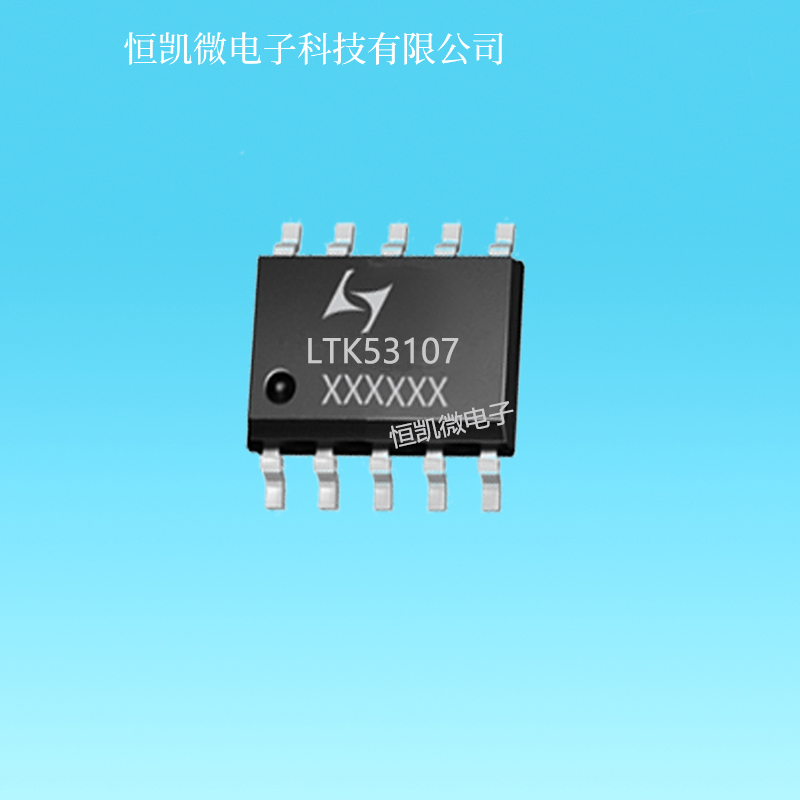

LTK53107
- 工作电压： 3-5V
- 输出功率： 10W
- 最小THD值：
- 功能特性：
- 典型应用范围： 各种蓝牙音箱、智能音箱
- 封装类型： ESOP-10
- 产品参数
- 工作电压： 3-5V
- 输出功率： 10W
- 最小THD值：
- 功能特性：
- 典型应用范围： 各种蓝牙音箱、智能音箱
- 封装类型： ESOP-10
说 明
LTK53107 是一款大功率、带自适应升压、高效率、无滤 波器的D类音频功率放大器，单节锂电供电情况下，在4Ω 下可以达到12W；3Ω下可以达到15W的10%输出功率 （10% THD+N）。 LTK53107带有AB类功能，可以减少或去掉功放对FM的 干扰。另外，D类模式下，可选的扩频功能，可以降低开 关频率对EMI的影响。 另外，LTK53107的自适应升压功能，在音频输入较小时 升压在较低电位，输入较高音频幅度时升到更高的电压， 从而达到明显提高效率的目的。
LTK53107根据需求设置输入限流电流，可以匹配不同电 源电池和输出功率的要求。 LTK53107提供了尺寸极小的ESOP-10封装，同时保持了
良好的散热能力。
特 性
工作电压范围: 3V- 5V
最高升压到9.8V
集成大电流异步电感式升压
提高效率的自适应升压
AB/D 模式切换
输出功率
at 10% THD+N
– 12.0W, at VIN =3.7V, RL=4Ω
– 15.0W, at VIN =3.7V, RL=3Ω
at 1% THD+N
– 10.1W, at VIN =3.7V, RL=4Ω
– 12.2W, at VIN =3.7V, RL=3Ω
3.7V输入时82%的效率
可选改善EMI的扩频模式
关断电流 < 10uA
过热保护功能
尺寸较小的 ESOP-10封装形式
满足ROHS要求的环保封装
应 用
各种蓝牙音箱、智能音箱
扩音器、扬声器设备
各种消费类音频产品
