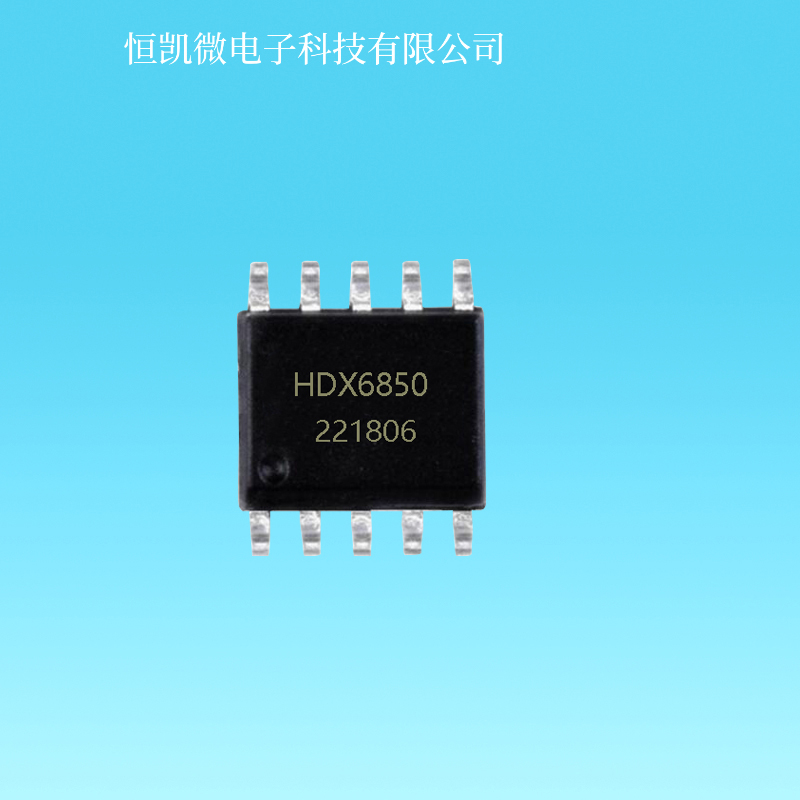

HDX6850
- 工作电压： 2.7-5.3V
- 输出功率： 10W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： ESSOP-10
- 产品参数
- 工作电压： 2.7-5.3V
- 输出功率： 10W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： ESSOP-10
HDX6850 概要
HDX6850是专为便携式电子产品设计，带有自动 增益限幅功能，自适应升压功能，输出功率达19W的 Class AB/D/G类可选的音频功率放大器。 HDX6850内部集成自适应升压电路，可工作于 Class G模式，当输入信号较小时，升压电路不工作， 功放直接由电源供电，当输入信号变大时，自动升压 电路启动，升压至9.5V给功放供电，使单节锂电池供 电播放出更大的音量。自适应升压有效提高整体工作 效率，延长电池续航时间。 HDX6850适应不同的需求，有Class AB/D/G三类 工作模式类可选；Class /D/G 具有输出功率大、效率 高的特点；Class AB可减小对FM的干扰。 HDX6850有自动限幅控制 (ALC) 功能，用以抑 制由于输入的音乐、语音信号幅度过大所引起的输出
信号削峰失真 (破音) ，显著优化音质，创造非常舒适 的听觉感受，对喇叭有过载保护功能。
封装
ESSOP-10L
描述
D类模式输出功率：
VDD=3.8V，THD+N=10%，RL=2Ω，Po=19.0W，
VDD=3.8V，THD+N=10%，RL=3Ω，Po=14.0W，
ALC ON
VDD=3.8V，THD+N=10%，RL=4Ω，Po=11.0W，
VDD=3.8V，THD+N=1%， RL=4Ω，Po=9.0W，
高保证度：THD+N ：0.05％
宽工作电压范围2.7V~5.3V
低静态电流5mA @ 3.7V
低关断电流1uA
启动时间30ms
最大限流值可调、防止电池拉死
优异的上掉电POP声抑制
防破音模式
自恢复过流、过温保护功能
应用
便携式蓝牙音箱、蓝牙音箱
导航仪、MP4、扩音器
