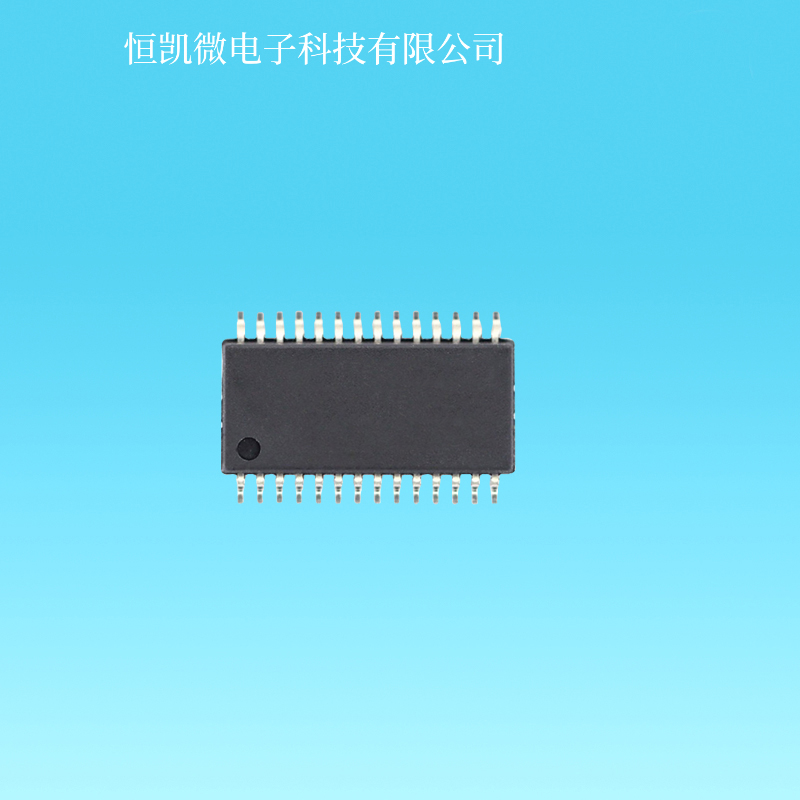

HDX8826
- 工作电压： 4.5-26V
- 输出功率： 2x30W
- 最小THD值：
- 功能特性：
- 典型应用范围： 家庭音响系统
- 封装类型： ETSSOP-28
- 产品参数
- 工作电压： 4.5-26V
- 输出功率： 2x30W
- 最小THD值：
- 功能特性：
- 典型应用范围： 家庭音响系统
- 封装类型： ETSSOP-28
概要
HDX8826 是一款 2x30W(双声道)立体声高效 D 类 音频功率放大电路。先进的 EMI 抑制技术使得在 输出端口采用廉价的铁氧体磁珠滤波器就可以满 足EMC 要求。内置的功率可调限制器和直流检测 电路对扬声器进行保护。功率可调限制器允许用 户设定一个比电源电压低的虚拟电压来限制流过 扬声器的总电流，直流检测电路在输入电容损坏 或者输入短路时关断输出级。 HDX8826 内置过流保护，短路保护和过热保护，有 效保护芯片在异常工作条件下不被损坏。具有高达 90%的效率，使得在播放音乐的时候不需要额外的 散热器。
HDX8826 提供纤小的 TSSOP28-PP 封装形式供客户 选择，可以为客户节省可观的 PCB 面积，其额定的 工作温度范围为-40°C 至 85°C。
封装
TSSOP28-PP
描述
RL = 4Ω 60W(PBTL 单通道模式)
效率高达 90%，无需散热片
较大的电源电压范围 4.5V~26V
免滤波功能
扬声器保护包括可调功率限制器加直流保护
输出管脚方便布线布局
良好的短路保护和具备自动恢复功能的温度保护
良好的失真和防噗声功能
四级增益可调
差分输入
应用
LCD TV
家庭音响系统
