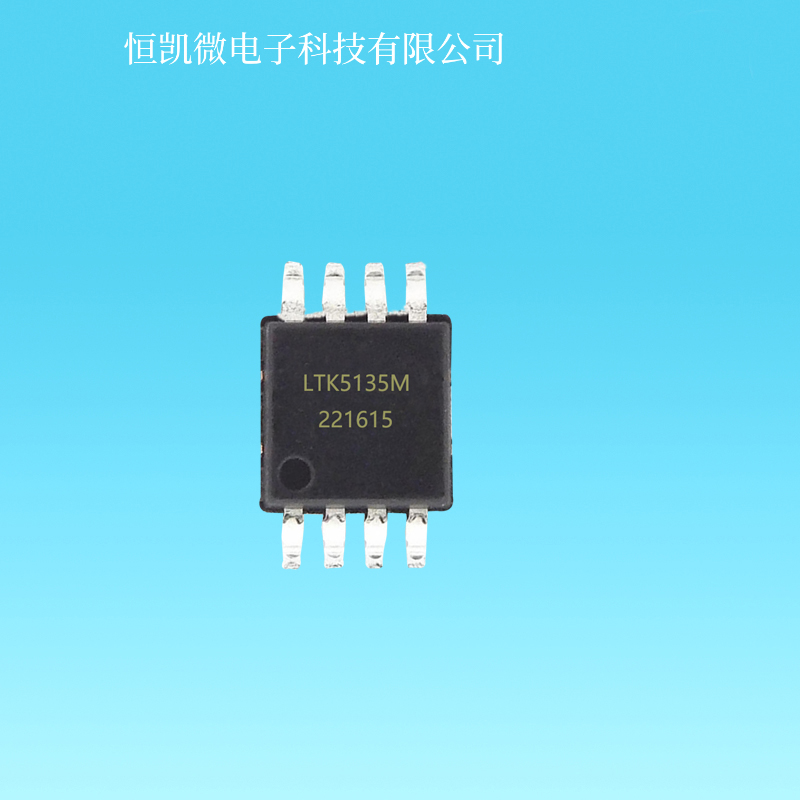

LTK5135M
- 工作电压： 2.5-7V
- 输出功率：
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： MSOP-8
- 产品参数
- 工作电压： 2.5-7V
- 输出功率：
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： MSOP-8
概述
LTK5135M 是一款 5V-4Ω-3.3W、差分输 入单声道 F 类音频功率放大器。LTK5135M 采用 高耐压工艺，耐压可达 7V, LTK5135M 具有芯片
低功耗功能只需使用一个 IO 口，可控制功放开 启、关闭随意切换。AB 类模式下能解决传统 D 类功放对 FM 的干扰问题，完全消除 EMI 干扰。 在 D 类放大器模式下可以提供高于 88%的效率， 新型的无滤波器结构可以省去传统 D 类放大器的 输出低通滤波器。LTK5135M 采用 MSOP-8 封装。
应用
蓝牙音箱、智能音箱
导航仪、便携游戏机
DVD、扩音器、MP3、MP4
智能家居等各类音频产品
特性
输入电压范围 2.5V-7V
无滤波的 D 类放大器、 低静态电流和低
EMI
FM 模式无干扰
优异的爆破声抑制电路
超低底噪、超低失真
10% THD+N，VDD=5V，8Ω 负载下提供高达
1.65W 的输出功率
10% THD+N，VDD=5V，4Ω 负载下提供高达
3.3W 的输出功率
10% THD+N，VDD=4.2V，8Ω 负载下 提供高
达 1.2W 的输出功率
10% THD+N，VDD=4.2V，4Ω 负载下 提供高
达 2.3W 的输出功率
过温保护、短路保护
