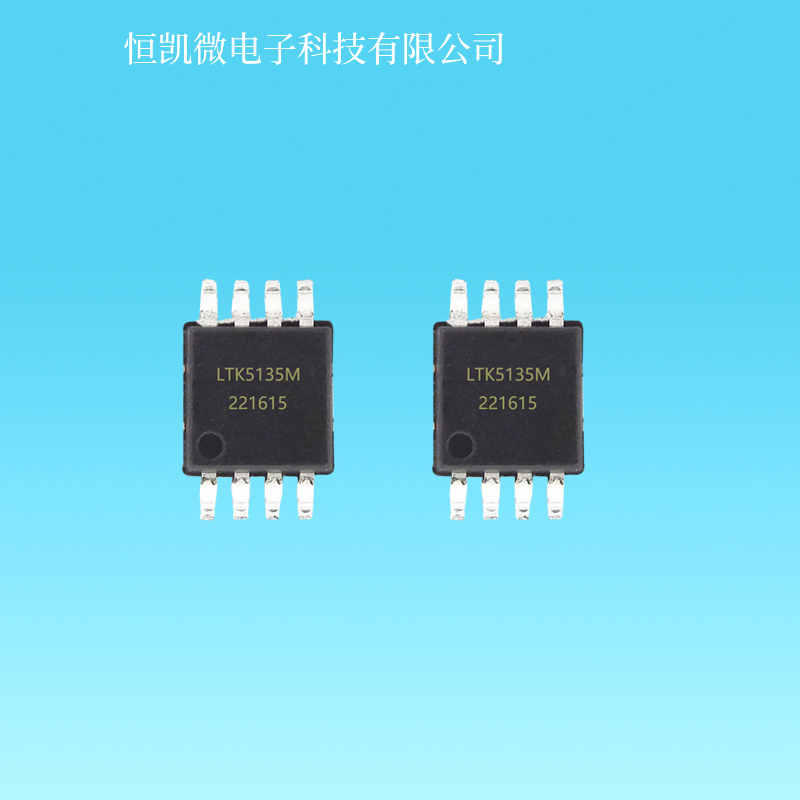

LTK5135
- 工作电压： 2.5-7V
- 输出功率： 3W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： MSOP-8
- 产品参数
- 工作电压： 2.5-7V
- 输出功率： 3W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： MSOP-8
概述
LTK5135 是一款 5V-4Ω-3.3W、差分输入 单声道 D 类音频功率放大器。LTK5135 采用高耐 压工艺，耐压可达 7V, LTK5135 具有芯片低功耗 功能使用一个 IO 口，控制功放开启/关闭。 LTK5135 可以提供高于 88%的效率，新型的无滤 波器结构可以省去传统 D 类放大器的输出低通 滤波器。LTK5135 采用 MSOP-8 封装。
应用
蓝牙音箱、智能音箱
导航仪、便携游戏机
DVD、扩音器、MP3、MP4
智能家居等各类音频产品
封装
特性
输入电压范围 2.5V-7V
无滤波的 D 类放大器、 低静态电流和低
EMI
优异的爆破声抑制电路
超低底噪、超低失真
10% THD+N，VDD=5.0V，8Ω 负载下提供高
达 1.6W 的输出功率
10% THD+N，VDD=5.0V，4Ω 负载下提供高
达 3.3W 的输出功率
10% THD+N，VDD=4.2V，8Ω 负载下 提供高
达 1.2W 的输出功率
10% THD+N，VDD=4.2V，4Ω 负载下 提供高
达 2.3W 的输出功率
过温保护、短路保护
