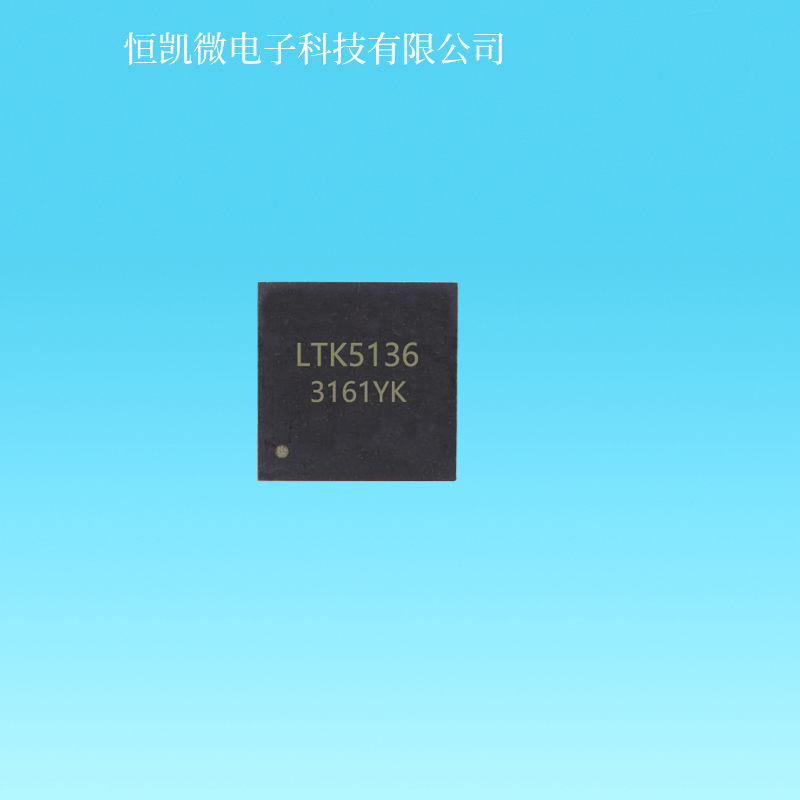

LTK5136
- 工作电压： 2.5-6.5
- 输出功率： 3W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： DFN2*2-8
- 产品参数
- 工作电压： 2.5-6.5
- 输出功率： 3W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： DFN2*2-8
概述
LTK5136 主要是为满足对音质要求严格的便 携设备而设计的音频功率放大器。它可以在 5V 供 电 4Ω 负载下提供持续 3.1W 的输出功率,且失真 （THD+N）≦10%。 LTK5136 外围电路简单,极大的简化了 PCB 电 路设计,节约电路板面积;其 EN 通过控制电平实现开 关机,芯片在关机模式下功耗低典型值<1uA。
LTK5136 集成先进的 POP 声抑制电路，解决 在开启和关闭转换期间产生的 POP 声现象。
LTK5136 可以通过外部输入电阻进行调节增
益。
特征
推荐工作电压:2.5V-6.5V
无滤波 D 类放大器、低静态电流和低 EMI
上电、掉电噪声抑制
超低关机电流模式
低底噪、低失真
输出功率:
VDD=5.0V ,THD+N 10%, RL=4Ω, PO=3.1W
VDD=5.0V ,THD+N 10%, RL=8Ω, PO=1.6W
VDD=3.7V, THD+N 10%, RL=4Ω, PO=1.7W
VDD=3.7V, THD+N 10%, RL=8Ω, PO=0.9W
VDD=5.0V, PO=1.0W , RL=8Ω, THD+N(最低)=0.03%,
VDD=3.7V, PO=0.5W , RL=8Ω, THD+N(最低)=0.03%
外部可调节增益
过热保护、短路保护功能
典型应用
移动电话（手机）
个人移动终端 PDA
PMP, PSP
便携式移动电子设备
