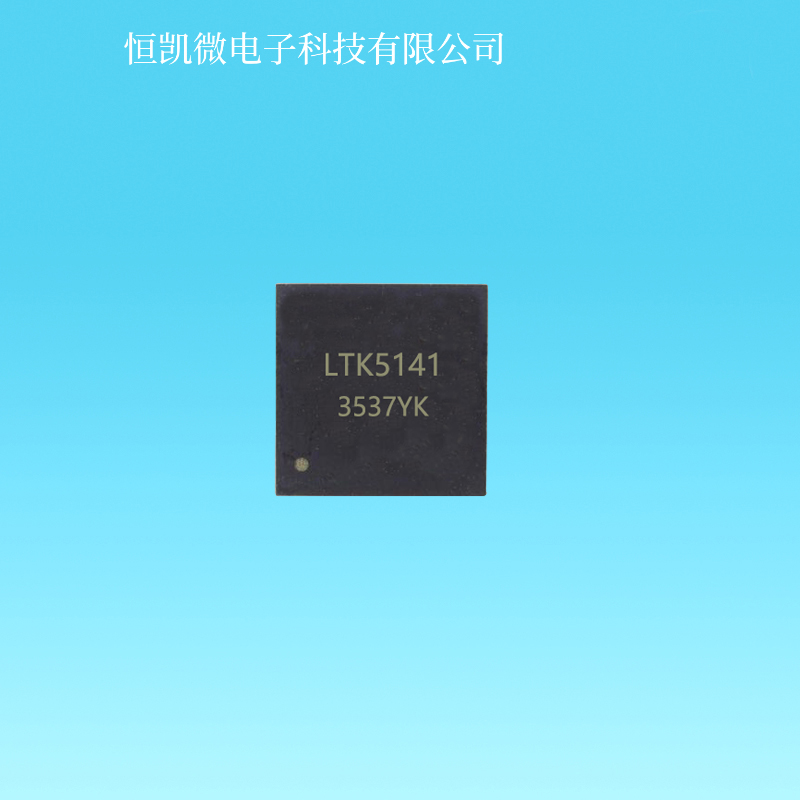

LTK5141
- 工作电压： 2.5-7V
- 输出功率： 3W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： DFN2*2-8
- 产品参数
- 工作电压： 2.5-7V
- 输出功率： 3W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： DFN2*2-8
概述
LTK5141 主要是为满足对音质要求严格的便携
设备而设计的音频功率放大器。它可以在 5V 供电
4Ω负载下提供持续 3.1W 的输出功率,且失真
（THD+N）≦10%。
LTK5141 外围电路简单,极大的简化了 PCB 电路设计,节约电路板面积;其 EN 通过控制电平实 现开关机,芯片在关机模式下功耗低典型值<1uA。 LTK5141 集成先进的 POP 声抑制电路，解 决在开启和关闭转换期间产生的 POP 声现象。 LTK5141 可以通过外部输入电阻进行调节增 益。
特征
推荐工作电压:2.5V-6.5V
无滤波 D 类放大器、低静态电流和低 EMI
上电、掉电噪声抑制
超低关机电流模式
低底噪、低失真
输出功率:
VDD=5.0V ,THD+N 10%, RL=4Ω, PO=3.1W
VDD=5.0V ,THD+N 10%, RL=8Ω, PO=1.6W
VDD=3.7V, THD+N 10%, RL=4Ω, PO=1.7W
VDD=3.7V, THD+N 10%, RL=8Ω, PO=0.9W
VDD=5.0V, PO=1.0W , RL=8Ω, THD+N(最
低)=0.03%,
VDD=3.7V, PO=0.5W , RL=8Ω, THD+N(最
低)=0.03%
外部可调节增益
过热保护、短路保护功能
典型应用
移动电话（手机）
个人移动终端 PDA
PMP, PSP
便携式移动电子设备
