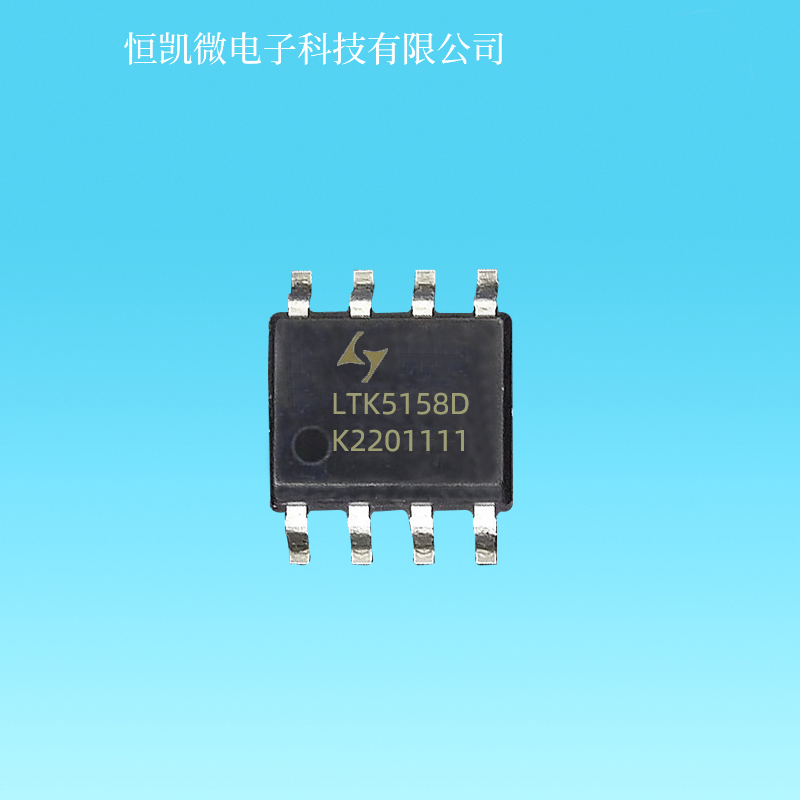

LTK5158D
- 工作电压： 2.5-7V
- 输出功率： 3W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： ESOP-8
- 产品参数
- 工作电压： 2.5-7V
- 输出功率： 3W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： ESOP-8
概述
LTK5158D 是一款带有防破音的差分输入单 声道 F 类音频功率放大器。LTK5158D 采用高耐 压工艺，耐压可达 7V, LTK5158D 具有一线脉冲 功能只需使用一个 IO 口，可控制功放开启、关 闭、D 类防破音模式、D 类普通模式、AB 类模式 的随意切换，为用户达到节省 IO 口的目的，如 不使用一线脉冲功能，也可分别控制 EN 管脚， 方便地切换为各个工作模式，AB 类模式下能解 决传统 D 类功放对 FM 的干扰问题，完全消除 EMI 干扰。在 D 类放大器模式下可以提供高于 90% 的效率，新型的无滤波器结构可以省去传统 D 类 放大器的输出低通滤波器。LTK5158D 采用 ESOP- 8 封装。
应用
蓝牙音箱、智能音箱
导航仪、便携游戏机
拉杆音箱、DVD、扩音器、MP3、MP4
智能家居等各类音频产品
特性
输入电压范围 2.5V-7V
一线脉冲控制工作模式
4 种防破音模式
无滤波的 D 类/AB 类放大器、低静态电流和
低 EMI
FM 模式无干扰
优异的爆破声抑制电路
超低底噪、超低失真
高达 91%的效率
10% THD+N，VDD=7V，4Ω+15UH 负载下提供
高达 6.23W 的输出功率
10% THD+N，VDD=5V，4Ω +33UH 负载下 提
供高达 3.1W 的输出功率
过温保护、短路保护
关断电流 < 1ua
