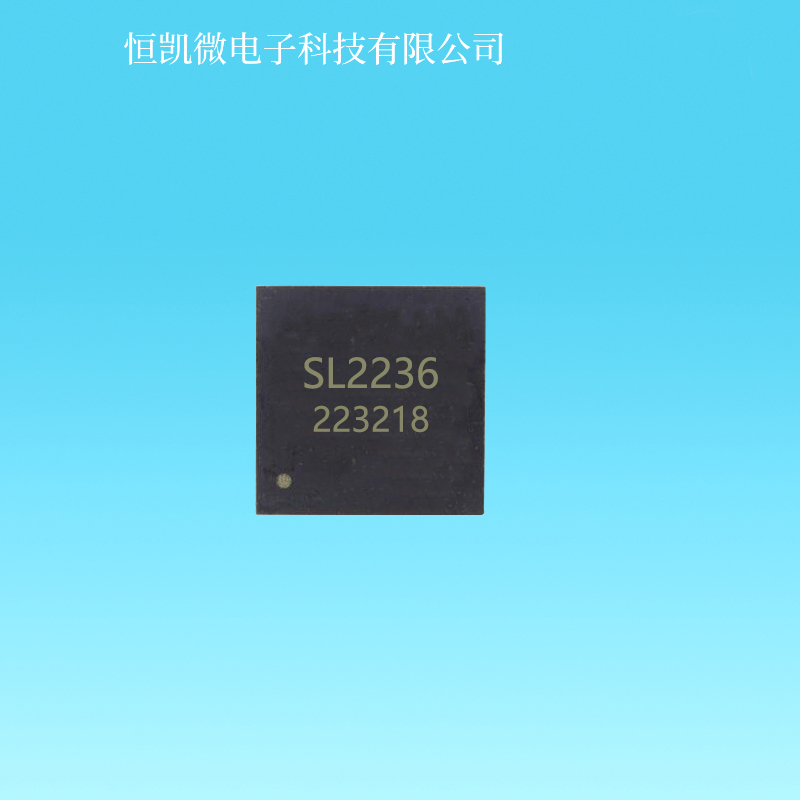

SL2236
- 工作电压： 2.5-7V
- 输出功率： 2x3W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： QFN3*3-16
- 产品参数
- 工作电压： 2.5-7V
- 输出功率： 2x3W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： QFN3*3-16
概述
是一款 2X6.6W、差分输入单声 道，无输出滤波器 D 类音频功率放 大器, SL2236 采用高耐压工艺，耐压 电压可达 7V, 在 D 类放大器模式下 可以提供 91%的效率转换，关闭模 式 下 的 静 态 电 流 低 至 0.1uA QFN3*3_16L 的小封装加上简易的外
围，非常适用于空间小的产品，以 及便携式设备应用。
应用
骨传导耳机
智能音箱、扩音机
导航仪
便携游戏机
平板电脑、PSP
MP3、MP4
手机
封装信息
特性
无滤波的 D 类放大器、
低静态电流和低 EMI
优异的爆破声抑制电路
超低底噪、超低失真
10% THD+N，VDD=5.0V，8Ω 负
载下提供高达 2*1.40W 的输出
功率
1% THD+N，VDD=5.0V ，8Ω 负
载下提供高达 2*1.70W 的输出
功率
10% THD+N，VDD=5.0V，4Ω 负
载下 提供高达 2*3.00W 的输出
功率
1% THD+N， VDD=5.0V，4Ω 负
载下 提供高达 2*2.50W 的输出
功率
过温保护、短路保护
封装形式 QFN3*3_16L
关断电流 < 1uA
