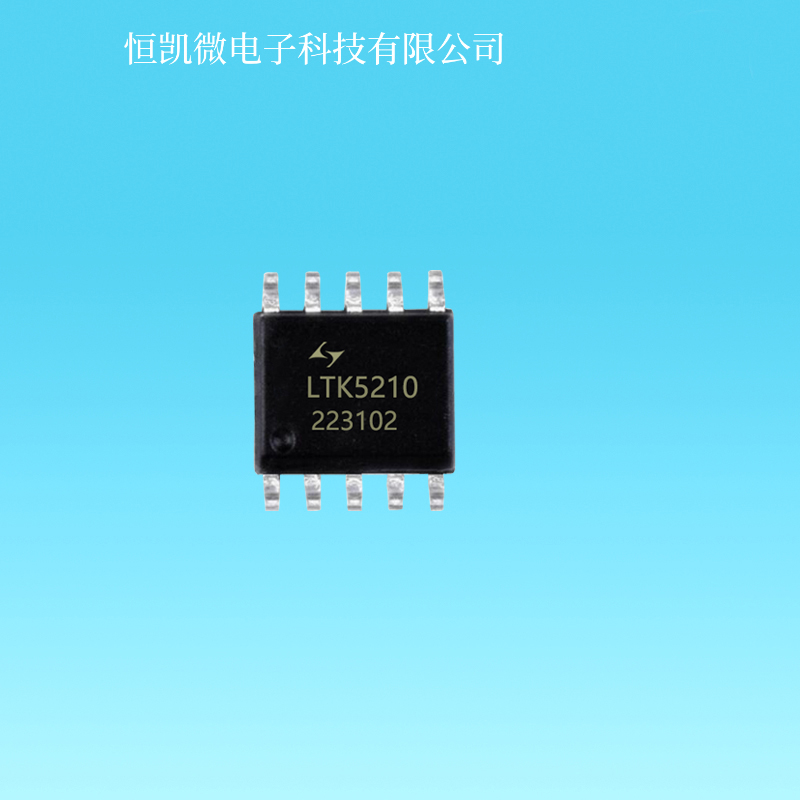

LTK5210
- 工作电压： 2.5-7v
- 输出功率： 2x9W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： ESOP-8
- 产品参数
- 工作电压： 2.5-7v
- 输出功率： 2x9W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： ESOP-8
概述
LTK5210 是一款 3Ω-7.9W、自带耳机切换功能双 声道 F 类音频功率放大器。LTK5210 能实现耳机 模式和功放模式切换，当芯片切换到耳机模式时 芯片内部电路可以驱动立体声耳机工作，切换功 放模式可以立体声音箱工作。LTK5210 同时采用 高耐压工艺，耐压可达 7V。同时具有一线脉冲 功能，可控制单个管脚使芯片进入 D 类、AB 类 模式、关断模式，达到节省 IO 口的目的， LTK5210 在 AB 类模式可以完全消除 EMI 干扰。 在 D 类放大器模式下可以提供高于 90%的效率， 新型的无滤波器结构可以省去传统 D 类放大器的 输低通滤波器，LTK5210 独有的 DRC（Dynamic range control）技术，降低了大功率输出时， 由于波形切顶带来的失真，相比同类产品，动态
反应更加出色。LTK5210 采用 ESOP_10 封装。
应用
收音机、扩音器
导航仪、便携游戏机、玩具类
拉杆音箱、DVD、USB 对箱
智能家居等各类音频产品
特性
输入电压范围 2.8V-7V
自带耳机切换模式
一线脉冲控制
无滤波的 D 类/AB 类放大器、低静态电流和
低 EMI
FM 模式无干扰
优异的爆破声抑制电路
超低底噪、超低失真
10% THD+N，VDD=7V，3Ω+15UH 负载下提供
高达 27.9W 的输出功率
10% THD+N，VDD=7V，4Ω+33UH 负载下 提
供高达 26.6W 的输出功率
过温保护、短路保护
封装形式 ESOP_10
关断电流 < 1ua
