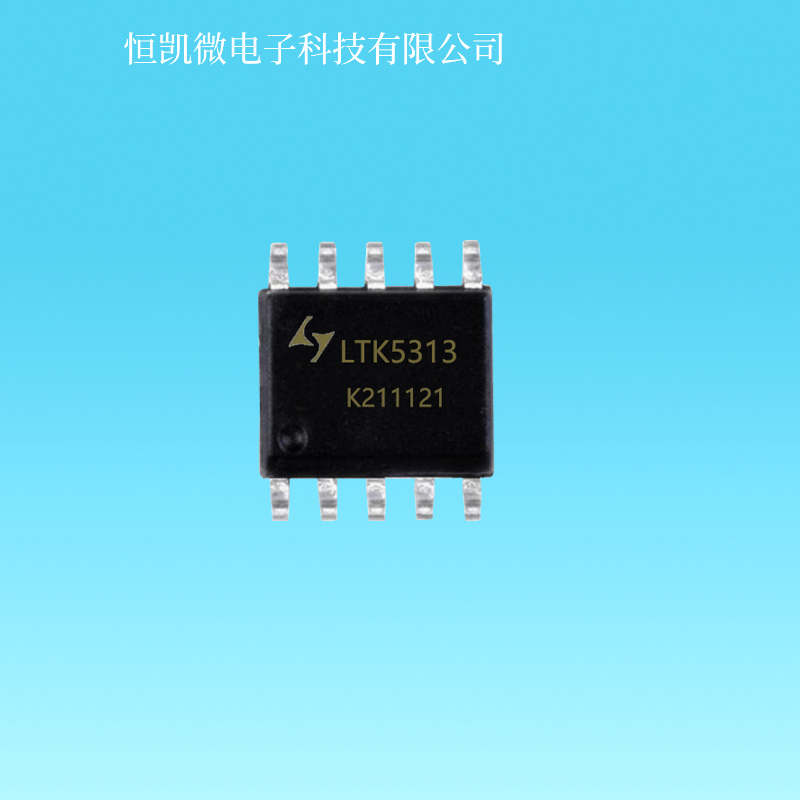

LTK5313
- 工作电压： 2.8-5.5V
- 输出功率： 5W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： ESOP-10
- 产品参数
- 工作电压： 2.8-5.5V
- 输出功率： 5W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： ESOP-10
概述
LTK5313 是一款内置自适应升压 K 类音 频功率放大芯片，具有 AGC 防破音功能、 AB/D 类模式切换、自适应、超低底噪、超 低 EMI。自适应升压功能在输入信号幅度较 小时，采用电源直接给功放电路供电，节省 功耗；当输入信号较大时，内部自动启动升 压电路，功放供电由升压电压提供，达到更 大的输出功率。LTK5313 有四种 AGC 模式可 选择，能满足各种不同的需求，并且保护扬 声器避免过载而损坏。芯片具有 AB/D 类切 换功能，AB 类时可减少功放对 FM 干扰。全 差分结构有效的提高功放对 RF 噪声抑制。
Charge Pump 升压电路，节省电感和肖特基 二极管等外围器件，达到尽可能减少外围器 件，节省成本的目的。
特性
输入电压范围：2.8V 至 5.5V
四种自动增益控制（AGC）
一线脉冲控制芯片工作模式
内置自适应 Charge Pump，可将电源电压
自动升压至 6.5V
D 类放大器工作时，无需滤波器，低静态
电流和低 EMI
独有的爆破声抑制电路
超低底噪（Awting :100uVrms）
1% THD+N，4.2V 电源条件下，为 4Ω 负载
提供高达 4.2W 的输出功率
10% THD+N，4.2V 电源条件下，为 4Ω 负
载提供高达 5W 的输出功率
多种保护：输出短路保护、输入欠压保护
应用
蓝牙音箱、智能音箱
导航仪、便携游戏机
DVD、扩音器、MP3、MP4
智能家居等各类音频产品
手机、平板电脑、对讲机
