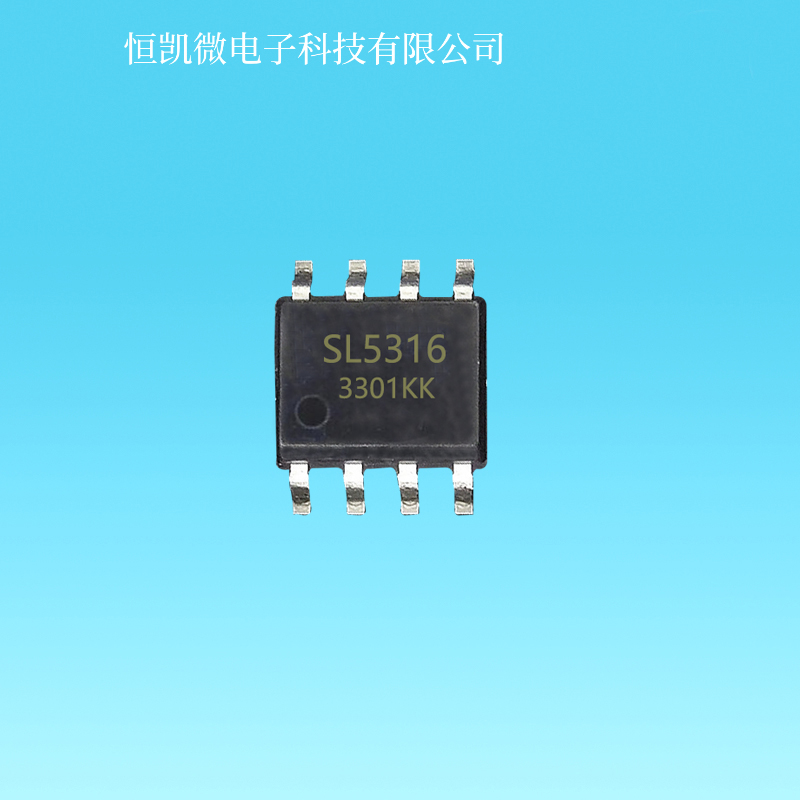

SL5316
- 工作电压： 2.8-5.5V
- 输出功率： 5W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： ESOP-10
- 产品参数
- 工作电压： 2.8-5.5V
- 输出功率： 5W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： ESOP-10
产品说明
SL5316 是一款内置自适应 升压 F 类音频功率放大芯片，具有 AGC 防破音功能、AB/D 类模式切换、 自适应、超低底噪、超低 EMI。自 适应升压在输出幅度较小时升压电 路不工作，功放直接由电源供电， 当输出较大时内部自动启动升压电 路，功放供电电压为升压电压，达 到更大的输出功率。SL5316 有四 种 AGC 模式可选择，能满足各种不 同的需求，并且保护扬声器避免过 载而损坏。芯片具有 AB/D 类切换 功能，AB 类时可减少功放对 FM 干 扰。全差分结构有效的提高功放对 RF 噪声抑制。Charge Pump 升压方 式，无需外部电感、肖特基二极管、 达到尽可能减少外围元件，节省成 本的目的。
特性
优异的爆破声抑制电路
一线脉冲控制
升压电压6.5V
四种自动增益控制（AGC）
超低底噪、超低失真
开启、关闭POP-click抑制功能
10% THD+N，VBAT=4.2V，4Ω
+15uH 负载下 提供高达 4.8W
的输出功率
1% THD+N，VBAT =4.2V，4Ω
+15uH 负载下提供高达 4.2W
的输出功率
短路保护 过温保护
关断电流 < 1uA
应用
蓝牙音箱
拉杆音箱
便携式音箱
扩音器
电视机
导航仪
