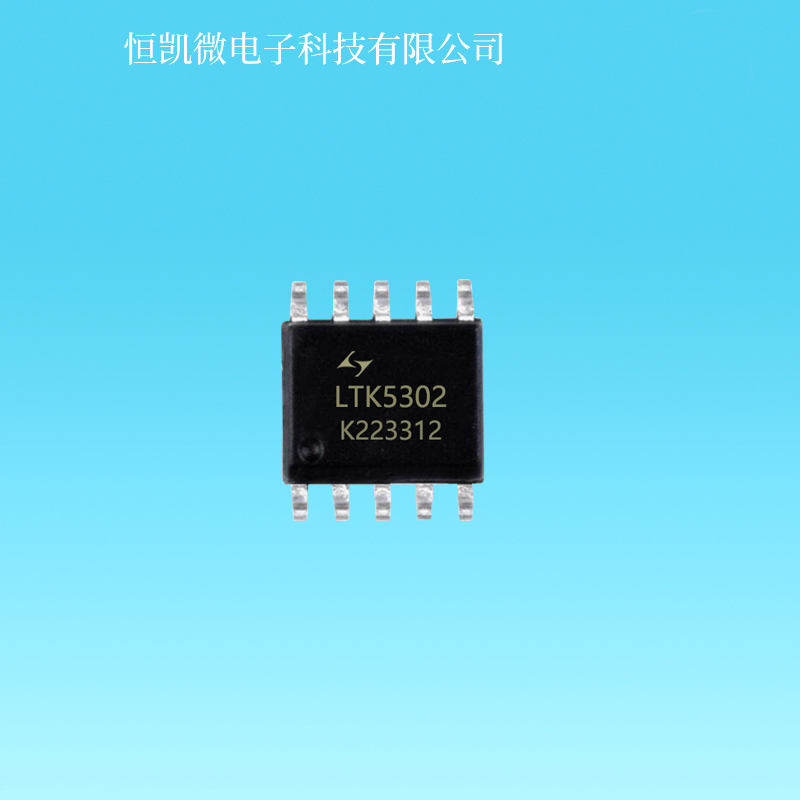

LTK5302
- 工作电压： 2.5-5.5V
- 输出功率： 6W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： ESOP-10
- 产品参数
- 工作电压： 2.5-5.5V
- 输出功率： 6W
- 最小THD值：
- 功能特性：
- 典型应用范围： 蓝牙音箱、智能音箱
- 封装类型： ESOP-10
概述
LTK5302 是一款内置同步 BOOST 升压音频放大器， 在 2Ω 负载下能提供高达 11W 输出功率。 LTK5302 可以通过外部调节升压电压档位，适用 各种应用条件，同时 EN 脚一线脉冲控制功能， 可控制单个管脚使芯片进入 D 类普通模式、D 类 防破音模式、AB 类模式、关断模式，达到节省 IO 口的目的 ， 进 一 步 为客户节省 成本。 LTK5302 在 AB 类模式可以完全消除 EMI 干扰。 在 D 类放大器模式下可以提供高于极高的效率， 新型的无滤波器结构可以省去传统 D 类放大器的 输出低通滤波器，LTK5302 独有的 DRC（Dynamic range control）技术，降低了大功率输出时， 由于波形切顶带来的失真，相比同类产品，动态 反应更加出色。LTK5302 采用 ESOP-10 封装。
应用
收音机、扩音器
导航仪、便携游戏机、玩具类
拉杆音箱
智能家居等各类音频产品
特性
外部应用无需二极管
升压电压两档选择 6.5V 或 7.1V
节省 IO 口的一线脉冲控制
FM 模式无干扰
超低底噪、超低失真
10% THD+N，VBAT=4.2V，2Ω+15UH 负载下
提供高达 11W 的输出功率
10% THD+N，VBAT=4.2V，3Ω+15UH 负载下
提供高达 8.2W 的输出功率
10% THD+N，VBAT=4.2V，4Ω+15UH 负载下
提供高达 6.7W 的输出功率
过温保护、短路保护
封装形式 ESOP-10
关断电流 <1ua
